Энергияны сақтауға арналған батарея жинақтарына арналған CCS кабелі

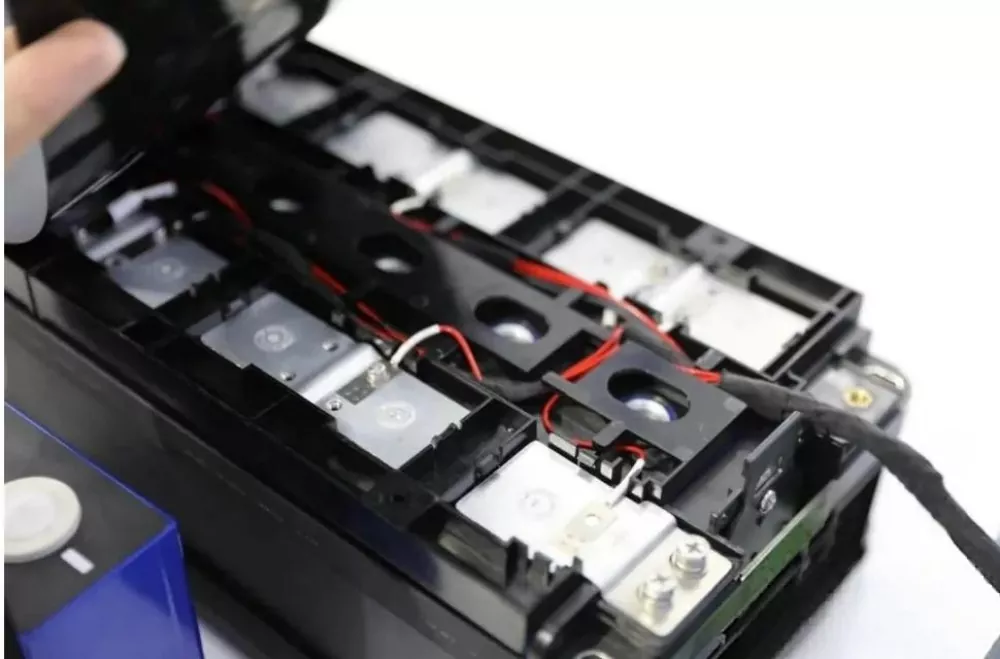

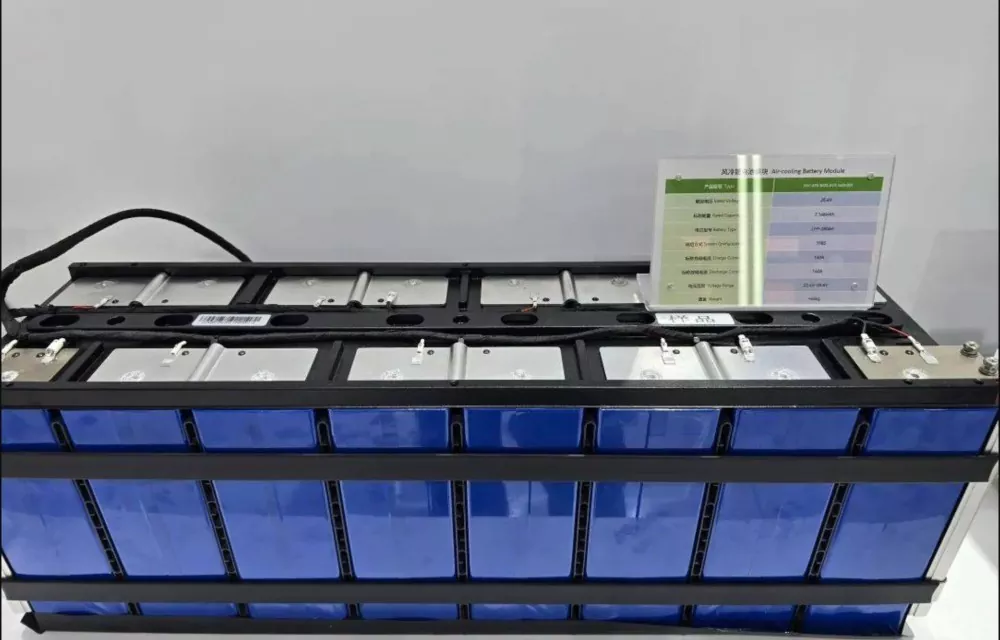

Энергияны сақтауға арналған аккумулятор жинақтарына арналған Cable CCS - шиналармен, пластикалық құрылымдық бөлшектермен, температура сенсорларымен және басқа элементтермен дәстүрлі электр сымдарын (сымдар, терминалдар, қосқыштар) бір блокқа біріктіретін аккумуляторды қосу және басқару компоненті. Flexible Printed Circuit (FPC) негізіндегі CCS-тен айырмашылығы, ол кабельдің классикалық құрылымын сақтайды және модульдік және біріктірілген дизайн арқылы бұрын шашыраңқы және ұйымдастырылмаған сезгіш белдіктерді жүйелі түрде жаңартады. Батареяны басқару жүйесінің (BMS) «құрылымдық нейрондық желісі» ретінде ол әрбір жеке ұяшықтан кернеу мен температура сигналдарын сенімді түрде жинауға жауап береді, батарея қауіпсіздігін бақылау, күйді бағалау және стационарлық энергия сақтау жүйелеріндегі өнімділікті оңтайландыру үшін маңызды базалық модуль ретінде қызмет етеді.

Негізгі құрылымы мен ерекшеліктері

1. Модульдік біріктірілген дизайн:

Шашыраған тәуелсіз кернеуді іріктеу кабельдері мен температура датчигі сымдары коннекторлар мен терминалдар арқылы реттелген сым жинақтарына біріктірілген. Олар толық модульді қалыптастыру үшін мыс/алюминий шиналарымен (ұяшық қатарын/параллель қосылымдарды тасымалдайтын) және оқшаулағыш пластик кронштейндермен (оқшаулағыш пластиналар) алдын ала құрастырылған. Бұл дизайн «алдымен шашыраңқы сымдарды төсеу, содан кейін терминалдарды бекіту» дәстүрлі құрастыру режимін түбегейлі өзгертеді, ауқымды энергия сақтау қондырғыларына бейімделген стандартталған функционалдық блоктарды жасайды.

2. Тұрақты және сенімді қосылым архитектурасы:

Шиналар мен ұяшық терминалдары арасындағы қосылымдар әдетте лазерлік дәнекерлеу сияқты жоғары сенімділік процестерін пайдаланады.

Кабельдік қосылыстар мен шиналардағы сезгіш нүктелер арасындағы электр қосылымдары берік құрылымды қамтамасыз ететін және жеке сымның босап қалу қаупін болдырмайтын коннекторлар ішінде қысу, дәнекерлеу немесе біріктіру арқылы қол жеткізіледі.

3. Автоматтандыруға бейімделу:

Дәстүрлі шашыраңқы кабельдер CCS модуліне біріктірілгеннен кейін қолмен құрастыруға негізделгенімен, оның қалыпты пішіні мен анықталған интерфейстері жоғары көлемді энергия сақтау өндірісі үшін өте маңызды роботты орналастыру және орнату сияқты автоматтандырылған жинау процестерінің жоғары дәрежелеріне бейімделуге мүмкіндік береді.

4. Техникалық жолдардағы икемділік:

Кабельдік CCS - CCS технологиясын дамытудағы маңызды сала. Дизайн талаптары негізінде оны FPC немесе PCBA (басылған схемалар жинағы) сияқты басқа техникалық жолдармен біріктіруге болады, мысалы, «Кабель + оқшаулау тақтасы» немесе «FPC + вакуумдық қалыптау / кабель» сияқты энергияны сақтаудың әртүрлі қосымшалары үшін әртүрлі шығындарға, өнімділікке және кеңістіктік талаптарға жауап беретін гибридті біріктірілген шешімдер.

Артықшылықтары

1. Өндіріс пен құрастырудың жоғары тиімділігі: бірнеше модульдік құрамдас бөліктерді орнатуға ондаған немесе жүздеген шашыраңқы жинақтау нүктелерін біріктіру үлкен энергияны сақтайтын батарея топтамаларының өндіріс процесін айтарлықтай жеңілдетеді.

2. Қосылым сенімділігі және тұрақты сапа: өзек дәнекерлеуі және модуль ішіндегі қосылымдар түпкілікті құрастыру алдында аяқталады, бұл батарея жинағындағы күрделі операцияларды азайтады және жұмыс орнындағы нашар дәнекерлеу немесе құрастыру нәтижесінде туындаған жалпы қаптаманы қайта өңдеу жылдамдығын төмендетеді. Стандартталған өндіріс жоғары көлемді орналастыру кезінде өнімнің үйлесімділігін қамтамасыз етеді.

3. Құрылымды ретке келтіру және кеңістікті оңтайландыру: Біріктірілген дизайн дәстүрлі белдіктердің ретсіз бағытталуы және басқа құрамдас бөліктерге ықтимал кедергі/тозу сияқты мәселелерді шешеді. Кабельдер пластмасса кронштейндер ішінде ұқыпты бекітіліп, орналасуды нақтылайды және ішкі қаптама кеңістігін пайдалануды және техникалық қызмет көрсету ыңғайлылығын жақсартады — мерзімді техникалық қызмет көрсетуді қажет ететін ауқымды энергия сақтау жүйелері үшін өте маңызды.

4. Шығындар мен жеткізілім тізбегінің жетілу мерзімі: Автокөлік және өнеркәсіптік сымдарды орнатудың жақсы қалыптасқан процестеріне негізделген жеткізу тізбегі жетілген және шикізат шығындары салыстырмалы түрде ашық. Құндылық пен дәлелденген технологияға басымдық беретін энергия сақтау жобалары үшін бұл FPC негізіндегі жаңа тәсілдермен салыстырғанда сенімді және төмен тәуекелді таңдау болып табылады.

5. Жетілдірілген қорғаныс және қауіпсіздік: Модульдік пластикалық құрылымдық бөлшектер кабельдер мен қосылым нүктелері үшін бірыңғай оқшаулау қорғанысын және механикалық бекітуді қамтамасыз етеді, діріл мен соққыға төзімділікті жақсартады және жалынға төзімділік (UL94 V-0) және жоғары вольтты оқшаулау сияқты қатаң қауіпсіздік талаптарын орындауды жеңілдетеді.

Қолданбалар

Бұл өнім дәстүрлі шашыраңқы сымдардан қуат сақтайтын батареялар пакеттеріндегі біріктірілген шешімдерге дейін дәлелденген, сенімді жаңарту жолын білдіреді, ең алдымен:

1. Пайдалы масштабтағы энергия сақтау жүйелері: ұзақ мерзімді сенімділігі дәлелденген берік, қызмет көрсетілетін қосылымдарды қажет ететін үлкен батарея қондырғылары үшін.

2. Коммерциялық және өнеркәсіптік (C&I) энергияны сақтау: сенімді өнімділікпен қатар үнемділік пен техникалық қызмет көрсетудің қарапайымдылығы басымдыққа ие.

3. Тұрмыстық энергия сақтау шкафтары: оңайлатылған орнату және далада қызмет көрсетілетін қосылымдардың пайдасын көретін қолданбалар.

Біздің миссиямыз

Біз энергияны сақтау саласындағы тиімділік, сенімділік және шығындар арасындағы теңгерім мәселелерін терең түсінеміз. Біздің Cable CCS шешіміміз, жетілген өнеркәсіптік сым сымдарының технологиясына негізделген және модульдік интеграция арқылы жетілдірілді, энергияны сақтау қолданбалары үшін сенімді және дәлелденген өнім жолын ұсынады. Біз тиісті салалық стандарттарға сәйкес келетін жоғары сапалы модульдерді жеткізіп қана қоймай, сонымен қатар құрылымдық дизайнды, кабельдік қондырғыларды құрастыруды, жинақты автоматтандырылған біріктіруді және кешенді тестілеу мен тексеруді қамтитын терең қызмет көрсету мүмкіндіктеріне иеміз. Біз тұтынушыларға күрделі, көп еңбекті қажет ететін кабельді құрастыру процестерін жеңілдетілген, сенімді модульдік қондырғыларға айналдыруға көмектесуге дайынбыз, бұл өндіріс тиімділігі мен ұзақ мерзімді жүйе сенімділігін айтарлықтай арттырады. Автокөлік және стационарлық энергияны сақтау қолданбаларындағы терең тәжірибемізбен біз пилоттық жобалар немесе гигаватт ауқымды орналастырулар үшін аккумулятор жинағын жобалау және өндіру бойынша сіздің сенімді серіктесіңіз болып табылады.

Жиі қойылатын сұрақтар

1. Chengshi Cable CCS шешімдерінің артықшылықтары қандай?

Chengshi Cable CCS икемді модульдік дизайнды, жоғары өткізгіштікті, сенімді оқшаулауды және ESS қолданбалары үшін тұрақты өнімділікті және оңай орнатуды қамтамасыз ететін үнемді өндірісті ұсынады.

2. Кабельдік CCS шешімдерін ұсына аласыз ба?

Иә, қытайлық өндіруші және жеткізуші ретінде Ченгши кернеуге, токқа, орналасуға және жоба талаптарына негізделген толығымен теңшелген Кабельдік CCS конструкцияларын ұсынады.

3. Кабельдік CCS жүйелерінде қандай материалдар қолданылады?

Қауіпсіздікті, электр өткізгіштігін және ұзақ қызмет ету мерзімін қамтамасыз ету үшін біз жоғары сапалы мыс немесе алюминий өткізгіштерді, дәл оқшаулау материалдарын және берік жабындарды қолданамыз.

4. Кабельдік CCS үшін қандай қолданбалар қолайлы?

Біздің Cable CCS шешімдеріміз энергия сақтау жүйелерінде (ESS), литий батареялар пакеттерінде, жаңартылатын энергияны сақтауда және өнеркәсіптік қуат жүйелерінде кеңінен қолданылады.

5. Өнім сапасын қалай қамтамасыз етесіз?

Ченгши сапаны бақылаудың қатаң процестерін, соның ішінде электрлік сынақтарды, оқшаулауды тексеруді және халықаралық стандарттарға сәйкес төзімділікті сынауды бақылайды.

6. Өндірістік қуатыңыз және жеткізу уақыты қандай?

Жетілген өндірістік процестермен және ауқымды өндірістік желілермен біз тұрақты жеткізуді және жаппай тапсырыстарды жылдам жеткізуді қамтамасыз етеміз.
