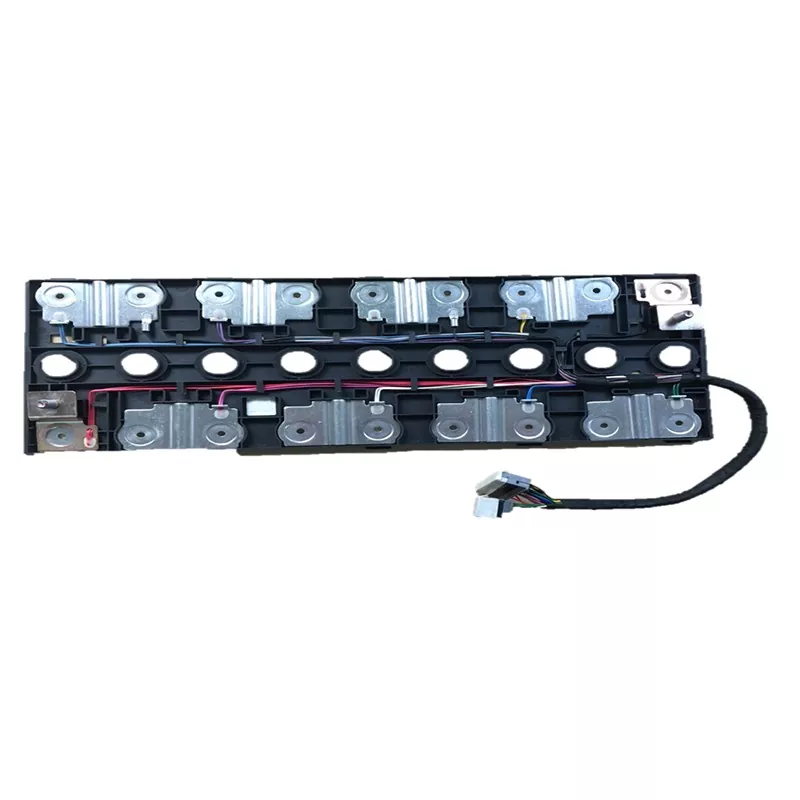

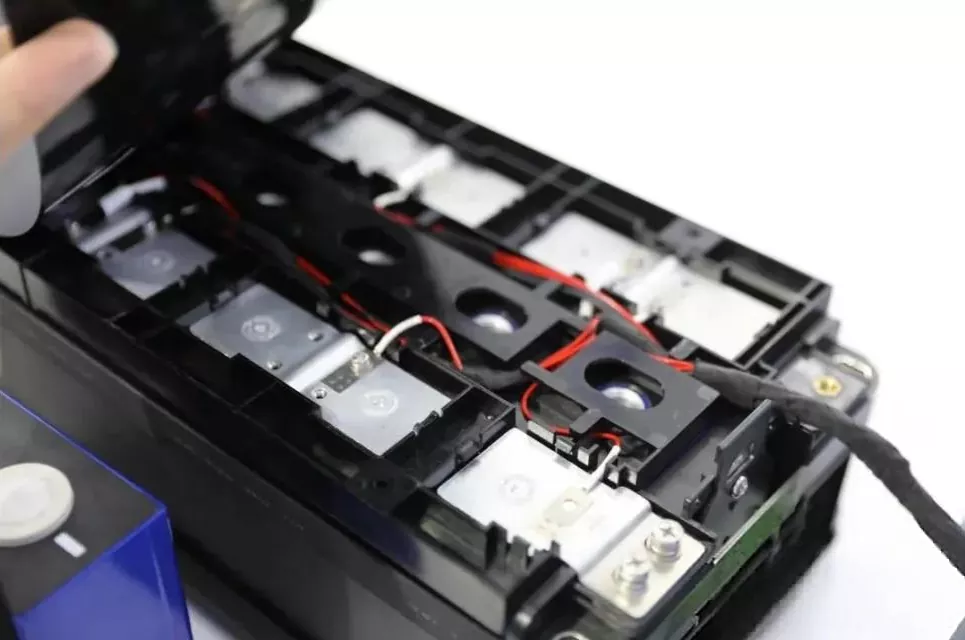

Қуат батарея жинағы кабелі-CCS

Honflex Electronics дәстүрлі кабельдерді (сымдар, терминалдар, қосқыштар) шиналармен, пластикалық құрылымдық құрамдастармен, температура сенсорларымен және басқа элементтермен бір блокқа біріктіретін батарея қосылымы және басқару құрамдас бөлігі болып табылатын Power Battery Pack Cable-CCS ұсынады. FPC (икемді баспа схемасы) негізіндегі CCS-тен айырмашылығы, біз теңшеуді қолдаймыз. Модульдік және біріктірілген дизайн арқылы біз бұрын шашыраңқы және ретсіз сенсорлық белдіктерді жүйелі түрде жаңарттық. Бұл батарея қауіпсіздігін бақылауға, күйді бағалауға және өнімділікті оңтайландыруға арналған негізгі базалық модуль.

Модуль ішіндегі ядро ​​дәнекерлеу және қосу соңғы құрастыру алдында аяқталғандықтан, ондаған, тіпті жүздеген шашыраңқы жинақтау нүктелерін бірнеше модульдік құрамдас бөліктерге біріктіру арқылы өндіріс процесі жеңілдетілді және орнында дәнекерлеу немесе нашар құрастыру салдарынан қайта өңдеу жылдамдығы төмендеді.

Power Battery Pack Cable-CCS құрылымының біріктірілген дизайны дәстүрлі сымдар мен кедергілер мен басқа құбырлармен тозу мәселелерін тиімді шешеді. Сымдарды пластикалық кронштейндерге ұқыпты бекіту арқылы ол кеңістікті пайдалануды жақсартады, сонымен қатар кейінгі жөндеу жұмыстарын жеңілдетеді. Бұған қоса, жетілген автокөлік сымдарын қосу процесіне негізделген жеткізу тізбегі жетілген және шикізат шығындары мөлдір болып табылады, бұл тұрақты жаңарту жолын іздейтін, бірақ жаңа FPC процесіне ауысқысы келмейтін өндірушілер үшін тамаша таңдауды қамтамасыз етеді.

Модульдік пластикалық құрылымдық құрамдас бөліктер жүйенің діріл мен соққыға төзімділігін арттыра отырып, кабельдер мен қосылу нүктелерін бірыңғай оқшаулауды қорғауды және механикалық бекітуді қамтамасыз етеді. Пайдалану қауіпсіздігін қамтамасыз ету

Құрылымы мен сипаттамалары:

Модульдік біріктірілген дизайн коннекторлар мен терминалдар арқылы шашыраңқы тәуелсіз кернеуді іріктеу желілерін және температура датчигі желілерін реттелген сым сымдарының жиынына біріктіреді, «алдымен шашыраңқы желілерді төсеу, содан кейін терминалдарды қосу» дәстүрлі құрастыру әдісін түбегейлі өзгертеді және стандартталған функционалды блоктарды жасайды.

2. Шина мен батарея терминалдары арасындағы байланыс әдетте лазерлік дәнекерлеу арқылы жүзеге асырылады. Бұл қосылым құрылымның жалпы тұрақтылығын қамтамасыз ететін және бір сымның қопсытуын болдырмайтын коннектор ішінде қысу, дәнекерлеу немесе біріктіру арқылы жүзеге асырылады.

3. Адаптивті автоматтандыруды жаңарту. Дәстүрлі бос сымдар қолмен құрастыруға негізделген, ал Power Battery Pack Cable-CCS модульге біріктірілген. Оның қалыпты пішіні мен айқын интерфейстері оны автоматтандырылған жинау процестерінің жоғары дәрежесіне бейімдеуге мүмкіндік береді.

4. Тұтынушының дизайн талаптарына сәйкес, оны гибридті интеграциялық шешімді қалыптастыру үшін басқа FPC немесе PCBA (Printed Circuit Board Assembly) біріктіруге болады. Әр түрлі шығындарға, өнімділікке және кеңістікке қойылатын талаптарға сәйкес келетін «сымдарды орнату + оқшаулау тақтасы» немесе «FPC + вакуумды қалыптастыру/сымдарды орнату» схемалары бар.

Параметрлер

Қолданба

Шығындарға және процестердің ауысуына сезімтал жобалар үшін, әсіресе жетілген сымдармен жабдықтау жүйелері бар аккумуляторлық жинақтар үшін ең аз өзгерістер енгізу арқылы тиімділік пен сенімділікті арттыруға болады. Орташа және үлкен өлшемді аккумулятор модульдері мен энергия сақтау жүйелері үшін, сондай-ақ коммерциялық көліктер мен энергияны сақтау үшін Power Battery Pack Cable-CCS «сымдар + FPC» немесе «сымдар + PCBA» композиттік CCS шешімінің бөлігі ретінде қызмет ете алады, бұл оның жоғары ток берудегі немесе арнайы қосылым түрлеріндегі бірегей артықшылықтарын пайдаланады.

Біздің міндеттеме

Біз электр батареялары өнеркәсібінде тиімділік, сенімділік пен құн арасындағы теңгерімдеу қиындықтарын жақсы білеміз. Жетілген автомобиль электрлік қосылу технологиясына негізделген бұл өте маңызды. Біз ұсынатын құндылық тек «Жаңа қуат батареясын қосу жүйесі (CCS) құрамдас бөлігінің техникалық талаптары» сияқты топтық стандарттарға сәйкес келетін жоғары сапалы модульдерді қамтамасыз етуде ғана емес, сонымен қатар құрылымдық дизайнды, сымдарды қосу процесін, автоматтандырылған құрастыруды біріктіруді және кешенді тестілеуді тексеруді қамтитын кешенді қызмет көрсету мүмкіндігіне ие болуда. Біз аккумулятор жинағының дизайны мен өндірісін жаңарту жолында сіз үшін сенімді серіктес боламыз. Кабельдік CCS техникалық мәліметтерін тереңірек зерттегіңіз келсе немесе оны басқа техникалық жолдармен салыстырғыңыз келсе, кез келген уақытта ынтымақтастық мәселелерін талқылауға болады. Вице-президент Тиль Динге хабарласуға болады (Телефон: +86 18750290300, Электрондық пошта:rding@hon-flex.com) немесе бизнес менеджері Рик Ванг (Тел:+86-15959382432, Электрондық пошта:yhwang@hon-flex.com) немесе веб-сайтқа кіріңізқосымша ақпарат алу үшін.
