Жиналмалы экран топсасының аймағы адаптері Қатты икемді ПХД

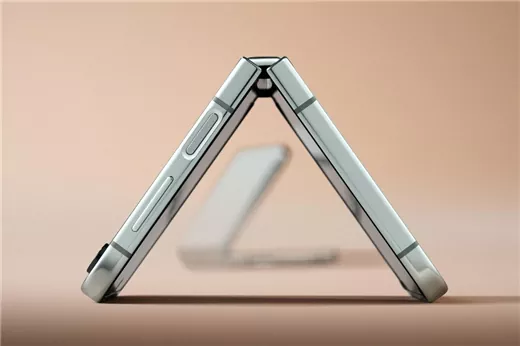

Жиналмалы экранның топса аймағының адаптері Rigid-flex PCB - заманауи смартфон дисплей модульдерінде жоғары интеграцияға, жоғары сенімділікке және жиналуға мүмкіндік беретін маңызды өзара байланысты тасымалдаушы. Қатты аймақтар құрамдастарды бекітетін және икемді аймақ динамикалық иілуге ​​ұшырайтын композициялық құрылымды пайдалану арқылы ол шектеулі кеңістікте тізбек тұрақтылығын, сигнал тұтастығын және механикалық төзімділікті қамтамасыз етеді. Бұл жұқа және жеңіл құрылғылар үшін негізгі технологиялық мүмкіндік.

Негізгі құрылымы мен ерекшеліктері:

3D бағыттау: икемді бөлікті қағаз сияқты бүктеп немесе майыстыруға болады, бұл телефонның ішіндегі тік кеңістікті толығымен пайдаланып, драйвер IC сияқты компоненттерді экранның артына бүктейді, осылайша ультра тар жиектерді немесе тіпті жақтаусыз толық экран дизайнын қосуға болады. Бұл өте жұқа смартфон дизайнын жеңілдетеді.

Дисплей модульдерінде қолданылатын қатты икемді тақта дисплей драйверінің IC-ны негізгі тақтаға қосатын негізгі компонент болып табылады. Ол икемді тізбектердің иілгіштігін қатты тақталардың тұрақтылығымен үйлестіреді, жоғары экран-дене қатынасы мен жұқа, жеңіл конструкцияларға қол жеткізу үшін негіз құрайды.

Негізгі өнімділік артықшылықтары:

1. Қалыңдықты азайту: коннекторлардың қалыңдығын және қатты тақталардың артық жабын қабаттарын жояды, нәтижесінде дискретті шешімдермен салыстырғанда жалпы құрылым жұқа болады.

2. Сигналдың жоғары тұтастығы: жоғары жылдамдықты кескін деректер ағындарын тұрақты түрде беру (4K/8K бейнені қолдау) үшін жоғары тығыздықтағы сым әдістерін (мысалы, дифференциалды жұпты бағыттау) және төмен диэлектрлік шығын материалдарын пайдаланады, сигналдың әлсіреуін және электромагниттік кедергіні тиімді басады, кескін деректерінің жоғалусыз, төмен кешіктірілуін қамтамасыз етеді.

3. Кедергілерге қарсы иммунитет: Ұзын икемді кабельдермен салыстырғанда, қатты икемді тақталар сигнал жолдарын қысқартады және мыс құю немесе экрандаушы пленкалар арқылы электромагниттік кедергілерді тиімді оқшаулай алады.

4. Құрылымдық тұтастық: Қатты және икемді секциялар арасындағы өзара байланыстар дәнекерлеу қосылыстары емес, ішкі химиялық тұндыру және қаптау арқылы қалыптасады. Бұл түйіспедегі иілу кедергісін дәстүрлі «FPC + қосқышы» немесе «Қатты тақтаға дәнекерленген FPC» шешімдерінен әлдеқайда жоғары етеді.

5. Соққыға жоғары төзімділік: Біріктірілген құрылым дәнекерлеу қосылысының істен шығу қаупін азайтады, тіпті құлау немесе діріл кезінде сигналдың тұрақты берілуін қамтамасыз етеді.

6. Динамикалық иілуді қолдайды: жиналмалы телефондарда ол электрлік өнімділікті сақтай отырып, 400 000-нан астам қайталанатын иілуге ​​төтеп бере алады.

Негізгі техникалық параметрлер:

1. Құрылымдық параметрлер:

Қабаттар саны және құрылымы: әдетте 4-6 қабат, «қатты-икемді» конструкцияны пайдаланады.

Қалыңдығы: икемді аймақ әдетте өте жұқалық үшін 0,1-0,2 мм; құрамдастарды монтаждау және бағыттау талаптарына сәйкес жобаланған қатаң аумақтың қалыңдығы.

Ең аз иілу радиусы: 0,5 мм-ден аз болуы мүмкін, тығыз иілу орындарына жарамды.

2. Электрлік өнімділік:

Сызық ені/кеңістігі: 40мкм - 50мкм дейін, жоғары тығыздықтағы сигнал беру талаптарына жауап береді.

Кедергіні басқару: жоғары жылдамдықты дифференциалды сигналдар үшін (мысалы, MIPI DSI) қатаң кедергіні басқару (мысалы, 100Ω ±10%).

Тасымалдау өткізу қабілеттілігі: жоғары ажыратымдылықтағы, жоғары кадр жиілігінің дисплей талаптарына жауап беретін, бір арнаға бірнеше Гбит/с жоғары жылдамдықты деректерді жіберуді қолдайды.

3. Материалдар және сенімділік:

Субстрат: икемді бөлік полиимидті (PI) немесе жоғары өнімді сұйық кристалды полимерді (LCP) пайдалана алады, соңғысы ультра жұқалық, аз жоғалту және иілуге ​​төзімділік артықшылықтарын ұсынады.

Иілуге ​​төзімділік: иілудің динамикалық қызмет ету мерзімі >400 000 цикл.

Жұмыс температурасы: -30°C-тан +85°C-қа дейін, тұрмыстық электрониканың қатаң пайдалану ортасының талаптарына сәйкес келеді.

Қолдану сценарийлері

Жиналмалы экранның топса аймағының адаптері Қатты икемді ПХД – бұл ең алдымен жоғары сапалы жиналмалы телефон экрандарына қызмет көрсететін заманауи смартфон дисплей жүйелеріне арналған негізгі өзара байланыс және қолдау шешімі. Оның қайталанатын иілуге ​​тамаша төзімділігі оны топса аймағын айналып өтетін жиналмалы дисплейлерді қосу үшін тамаша таңдау жасайды.

Біздің құндылық ұсынысымыз

Біз ұялы телефон секторында дисплейді өзара қосуға арналған саладағы жетекші қатты икемді тақта шешімдерін ұсынуға маманданғанбыз. Біз стандартталған жоғары сенімді өнімдерді ғана емес, сонымен қатар бірлескен дизайнда, модельдеуді оңтайландыруда және тапсырысты әзірлеуде күшті мүмкіндіктерге ие боламыз. Дәл схемаларды өңдеу, материалтану, термиялық модельдеу және сигнал тұтастығын талдау саласындағы терең тәжірибеге сүйене отырып, біз нақты идентификаторлық дизайнға, жинақтау архитектурасына және дисплей өнімділігінің мақсаттарына бейімделген тұжырымдамалық дизайннан жаппай өндіріске дейін толық процесті қолдауды қамтамасыз ету үшін тұтынушылармен тығыз жұмыс істейміз. Біз тұтынушыларға смартфонның дисплей жүйелеріндегі кеңістік пен өнімділік шекараларын ілгерілетуге көмектесу үшін инновациялық инженерияны пайдалануға дайынбыз, айқынырақ және тұрақты визуалды тәжірибелер жасай отырып, сізді сенімді негізгі құрамдас серіктес етеді.
