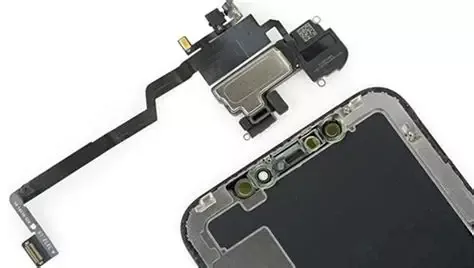

Ұялы телефон камерасының адаптері Rigid-Flex PCB

Honflex Electronics фирмасының ұялы телефон камерасының адаптері Rigid-Flex PCB - смартфон камерасының модульдерін негізгі платалармен қосу үшін қатты және икемді қабаттарды біріктіретін жоғары өнімді схема. Оның өте жұқа дизайны механикалық тұрақтылықты, тамаша сигнал тұтастығын және жылуды тиімді таратуды қамтамасыз етеді.

Негізгі сату нүктелері

Кіріктірілген кескін сенсорлары мен объектив жақшалары

Жіңішке телефондар үшін камера модулінің биіктігі төмендетілді

Жақсартылған кескін сапасы мен сенімділігі

Қолданбалар

Смартфон камераларында, әсіресе ықшам, тұрақты және жоғары сигналдық өзара байланысты қажет ететін жоғары ажыратымдылықтағы модульдерде қолданылады. Мобильді құрылғыларға арналған премиум адаптер ПХД көзін алу үшін Honflex компаниясына хабарласыңыз.

Техникалық сипаттамалары:

Негізгі құрылым

1. Ұялы телефон камерасының адаптері Rigid-Flex PCB линзаның қатты тақтасын, қосқыштың қатты тақтасын, объектив/датчик модулін және негізгі тақтаны қосады. Орталық икемді схема ұялы телефонның ішкі кеңістігіне сәйкес үш өлшемді түрде майысқан және сымды болуы мүмкін. Қатты аймақтарды нақты ойықтар немесе реттелетін пішіндер ретінде жобалауға және кескін сенсорына тікелей кірістіруге болады.

2. Иілгіш бөліктің сымдары әдетте толқынды немесе «8» пішінді үлгіні қабылдайды. Күшейткіш қабырғалар кернеуді тарату үшін негізгі иілу нүктелерінің астына орнатылады. Біріктірілген жоғары дәлдіктегі туралау белгілері сенсор мен дауыс катушкасының қозғалтқышы (VCM) және басқа компоненттермен құрастыру дәлдігін қамтамасыз етеді.

3. Кескін сенсорына сәйкес келетін қатты аймақтың артқы жағында біз күшейтетін қабырғалардың тегістігін жақсарту үшін жоғары тегіс металл пластина орнатамыз, осылайша кескін сапасын жақсартамыз және сенсорға жылуды жылдам таратады.

Жиі қойылатын сұрақтар

1-сұрақ: Ұялы телефондардағы шектеулі ішкі кеңістік мәселелерін және көп камералы модульдердің орналасуын қалай шешуге болады?

Ж: Кеңістікті оңтайландыру арқылы еркін иілу мүмкіндігі бар икемді бөлік телефонның ішіндегі ықшам немесе дұрыс емес кеңістікке бейімделетін 3D стереоскопиялық сымдарды қолдайды. Көп камералы модульдер немесе жиналмалы экран топсаларының жанындағы күрделі орналасуларда Z осінің биіктігі жобаланған.

2-сұрақ: 4K/8K сияқты жоғары жылдамдықты кескін деректерін жіберу кезінде сигнал сапасын қалай қамтамасыз етуге болады?

A: Төмен диэлектрлік шығын материалдарымен біріктірілген жоғары тығыздықты сым технологиясын (дифференциалды жұп сымдары сияқты) пайдалану арқылы ұялы телефон камерасының адаптері Rigid-Flex PCB сигналдың әлсіреуін және электромагниттік кедергіні (EMI) басатын жоғары жылдамдықты деректер ағындарын бере алады.

3-сұрақ: Тақтаның физикалық сипаттамалары соңғы кескін сапасына әсер ете ме?

A: Тақта кескін сенсоры үшін қатты және тегіс орнату платформасын қамтамасыз етеді және қосымша жылуды тарату функциясына ие. Ол белгілі бір әсер ететін және кескін сапасы мен жүйе тұрақтылығын жақсартуға көмектесетін субстратты қыздыру деформациясынан немесе қызып кетуден туындаған кескін шуды, фокустың бұлыңғырлануын және басқа кескіндеу мәселелерін азайтады.

4-сұрақ: Ол автоматтандырылған ауқымды өндіріске жарамды ма және ол өндіріс тиімділігіне қандай көмек көрсетеді?

A: Ол жоғары интеграцияланған қосалқы құрамдас ретінде модульдік жылдам құрастыруды қолдайды, камера модулін жеткізу тізбегін басқаруды жеңілдетеді және жалпы құрастыру процесін оңтайландырады.

Мобильді бейнелеу саласындағы жетекші серіктес ретінде біз ұялы телефон камерасының қатты-икемді PCB адаптерін шығарып қана қоймаймыз, сонымен қатар біздің негізгі бәсекеге қабілеттілігіміз дәл тізбектер өндірісіндегі, алдыңғы қатарлы материалтанудағы, термиялық модельдеудегі және сигнал тұтастығын (SI) талдауындағы терең жинақтауымыздан туындайды.

Концепциялық дизайннан бастап жаппай өндіріске жеткізуге дейін, біздің техникалық команда жеке идентификаторды жобалау және стек архитектурасын оңтайландырудың бүкіл процесіне қатысады, бұл тапсырыс берушінің талаптарына сәйкес келетін шешімді қамтамасыз етеді. Үздіксіз инновациялық ғылыми-зерттеу және тәжірибелік-конструкторлық инженерия әдістері арқылы біз тұтынушыларға мобильді бейнелеу жүйелерінің кеңістіктік шектеулерінен өтуге және фотосуретке түсірудің неғұрлым анық және тұрақты тәжірибесін жасауға көмектесеміз.
